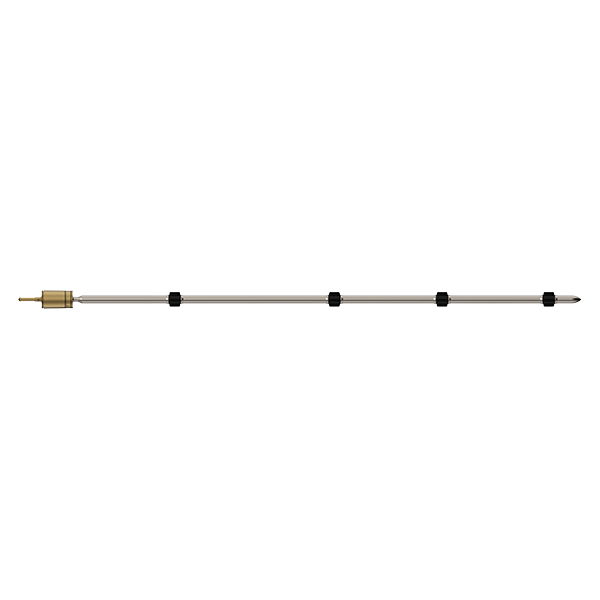

Система MWD 38 мм-1
Система MWD 38 мм-1
Система MWD 38 мм-1

Система MWD 38 мм-1

Версия основной платформы измерения в процессе бурения компании Ориент Энерготехнологии для скважин малого диаметра, наружный диаметр 38мм специально разработан для стволов малого диаметра.

Описание

Описание продукта

Версия основной платформы измерения в процессе бурения компании Ориент Энерготехнологии для скважин малого диаметра, наружный диаметр 38 мм специально разработан для стволов малого диаметра. Применена модульная архитектура, позволяющая гибко подключать естественный гамма-каротаж, азимутальный гамма-каротаж, Модуль электромагнитного каротажа(зонд резистивиметрии), наддолотный модуль, гироскопический инклинометр в процессе бурения и роторную управляемую систему. Максимальная рабочая температура 150℃, устойчивость к давлению 120МПа, оптимизированная конструкция и технология материалов обеспечивают высокую стойкость к эрозии, длительный срок службы, высокую устойчивость к засорению, является стандартной конфигурацией для всех типов наклонно-направленных, горизонтальных и скважин с большим отходом от вертикали малого диаметра.

Основные преимущества

1.Эксклюзивная конструкция для скважин малого диаметра — наружный диаметр 38 мм, идеально подходит для бурения скважин малого диаметра

2.Модульная архитектура платформы — возможность подключения всех приборов LWD, гироскопического инклинометра в процессе бурения, наддолотного модуля и роторной управляемой системы

3.Высокоточные измерения ориентации — точность зенитного угла ±0.1°, точность азимута ±1.0°, точность угла положения отклонителя ±1.0°

4.Превосходная долговечность — высокая стойкость к эрозии, длительный срок службы, высокая устойчивость к засорению, устойчивость к ударам 1000g/0.5мс

5.Построение изображений гамма-каротажа в реальном времени — передача 1 кривой естественного гамма-каротажа, 2 или 4 кривых наддолотного азимутального гамма-каротажа, построение изображений в реальном времени

6.Длительная автономная стабильная работа — ресурс батареи 200~400 часов, обеспечение потребности в непрерывной работе в течение одного долбления

Основные технические характеристики

Модель Сценарий применения Наружный диаметр Максимальная температура Устойчивость к давлению Скорость передачи данных
38 мм-1 тип Скважины малого диаметра 38 мм 150℃ 120МПа 0.5~2бит/с

Параметры инклинометрического модуля

Параметр Спецификация
Диапазон измерения / точность зенитного угла 0~180° / ±0.1°
Диапазон измерения / точность азимута 0~360° / ±1.0°
Диапазон измерения / точность угла положения отклонителя 0~360° / ±1.0°
Точность полного магнитного поля ±300нТл (70000нТл)
Точность магнитного наклонения ±0.3° (0~90°)
Диапазон измерения / точность температуры 0~200℃ / ±1℃
Диапазон измерения / точность естественного гамма-каротажа 0~500API / ±2%
Вертикальное разрешение естественного гамма-каротажа 150 мм
Чувствительность естественного гамма-каротажа 2имп/с/API

Рабочие параметры

Параметр Спецификация
Максимальная рабочая температура 150℃
Максимальное рабочее давление 120МПа
Виброустойчивость 20g среднеквадратичная 5Гц~300Гц (случайная); 30g 5Гц~300Гц (синусоидальная)
Удароустойчивость 1000g/0.5мс
Время работы от батареи 200~400ч
Способ передачи Беспроводная передача, телеметрия с положительным импульсом гидравлического канала связи
Скорость передачи данных 0.5~2бит/с
Совместимые типы бурового раствора На водной основе, на нефтяной основе
Плотность бурового раствора <2.3г/см³
Совместимость с кольматирующими материалами 3~5 мм / концентрация 6%
Совместимые типы пульсаторов Плунжерный пульсатор верхнего монтажа;

Роторный Пульсатор с верхней подвеской

Кривые и изображения гамма-каротажа Передача 1 кривой естественного гамма-каротажа, 2 или 4 кривых наддолотного азимутального гамма-каротажа, построение изображений гамма-каротажа в реальном времени

Совместимые системы/модули

♦ Наддолотный азимутальный гамма-каротаж, удаленный азимутальный гамма-каротаж, естественный гамма-каротаж

♦ Модуль электромагнитного каротажа(зонд резистивиметрии)

♦ Гироскопический инклинометр в процессе бурения (GMWD)

♦ Роторно-управляемая система (RSS)

♦ Пульсатор с верхней подвеской поршневого типа / пульсатор с верхней подвеской роторного типа (тип 38 мм)

♦ Наземная система MWD (интерфейс связи RS485)

Области применения

♦ Тип скважин: наклонно-направленные скважины малого диаметра, горизонтальные скважины малого диаметра, скважины с большим отходом от вертикали малого диаметра

♦ Условия: стандартные условия температуры и давления, стволы скважин малого диаметра

♦ Отрасль: разведка и добыча нефти и газа

Сопутствующие решения

♦ Решение для наклонно-направленного бурения скважин малого диаметра

♦ Решение для геологического сопровождения горизонтального бурения

Сопутствующие изделия

♦ 48 мм система MWD (стандартные стволы скважин)

♦ 38 мм-2 система MWD (скважины с коротким радиусом)

♦ Высокотемпературная система MWD до 200 °C (Ort-MWD-HT)

♦ Гироскопический инклинометр в процессе бурения (GMWD)

♦ 95 мм Модуль электромагнитного каротажа(зонд резистивиметрии)
