Беспроводная наземная система
Беспроводная наземная система

Беспроводная наземная система

Гибкое решение по передаче данных, разработанное для сложной компоновки кустовых площадок, является важной составной частью современного интеллектуального бурения.

Описание

Описание продукта

Гибкое решение по передаче данных, разработанное для сложной компоновки кустовых площадок, является важной составной частью современного интеллектуального бурения. Ключевое преимущество заключается в технологии беспроводной передачи данных в промышленном диапазоне 2,4 ГГц, дальность передачи «точка-точка» может достигать 300 метров (в пределах прямой видимости), полностью исключая препятствия и риски безопасности, связанные с проводной прокладкой. Поддержка параллельного подключения нескольких устройств, возможность одновременного подключения нескольких терминалов данных для обеспечения совместного использования сигнала и совместной обработки. Взрывозащищённое исполнение опционально, удовлетворяет строгим требованиям безопасности взрывоопасных зон нефтегазовых месторождений; функция ретрансляции сигнала позволяет расширять зону покрытия по мере необходимости, обеспечивая непрерывность передачи данных. Бесшовная интеграция с наземной системой обработки данных MWD, приём декодированных скважинных данных в реальном времени и их отправка по беспроводной сети в офис инженера, помещение геологического контроля или удалённый командный центр. Конструкция с низким энергопотреблением обеспечивает длительную автономную работу в полевых условиях, быстрый монтаж, особенно подходит для кустовых скважин, горных кустовых площадок и временных геологоразведочных работ, значительно повышая гибкость и безопасность работ на кустовой площадке.

Основные преимущества

1.Беспроводная передача на 300 метров — промышленный диапазон 2,4 ГГц, дальность передачи в пределах прямой видимости ≥ 300 м, устранение ограничений и рисков, связанных с прокладкой кабелей

2.Параллельное подключение нескольких устройств и совместная работа — поддержка одновременного подключения нескольких терминалов данных, обеспечение совместного использования сигнала и совместной обработки, удовлетворение потребностей одновременного мониторинга с нескольких рабочих позиций

3.Опциональное взрывозащищённое исполнение — опциональные взрывозащищённые характеристики, удовлетворяющие строгим требованиям безопасности взрывоопасных зон нефтегазовых месторождений

4.Расширение за счёт ретрансляции сигнала — функция ретрансляции для расширения зоны покрытия по мере необходимости, обеспечение непрерывности передачи данных даже в горной местности, на сложном рельефе

5.Бесшовная интеграция с MWD — бесшовная интеграция с наземной системой обработки данных MWD, передача данных в реальном времени непосредственно в офис инженера / командный центр

6.Низкое энергопотребление и быстрое развёртывание — конструкция с низким энергопотреблением подходит для длительной автономной работы в полевых условиях, быстрый монтаж, особенно подходит для гибких сценариев работ, таких как кустовые скважины, временная геологоразведка

Основные технические характеристики

Параметр Спецификация
Дальность передачи ≥ 300 м (в пределах прямой видимости)
Рабочий диапазон Промышленный диапазон 2,4 ГГц
Параллельное подключение нескольких устройств Поддерживается
Взрывозащищённое исполнение Опционально
Ретрансляция сигнала Поддерживается (с возможностью расширения зоны покрытия)
Способ соединения Беспроводной, бесшовная интеграция с наземной системой обработки данных MWD
Способ питания Конструкция с низким энергопотреблением, подходит для длительных полевых работ
Способ монтажа Быстрый монтаж, не требуется стационарная прокладка кабелей
Рабочее напряжение AC 220В ± 20В, 50Гц ± 2Гц
Рабочая температура -25℃ ~ 80℃
Влажность окружающей среды ≤ 85% RH
Степень защиты IP65
Диапазон измерения глубины скважины 0 ~ 65535м
Точность измерения глубины скважины 0.01м
Минимальное давление сигнала для декодирования импульса 3фунт/кв. дюйм
Формат удалённой передачи Формат WITS
Тип соединения Беспроводное соединение
Функции обработки данных Экспорт данных в формате LAS, преобразование форматов, удаление недостоверных точек, сглаживающая фильтрация, построение графиков
Устойчивость к вибрации 2g, 5Гц ~ 55Гц
Устойчивость к ударам 15g (5мс) полусинусоидальный

Совместимые системы/модули

♦ Наземная система обработки данных MWD (бесшовная интеграция)

♦ Все серии MWD компании Ориент Энерготехнологии (косвенная совместимость через наземную систему обработки данных MWD)

♦ Удалённый центр обработки данных / командный центр (формат WITS)

Области применения

♦ Тип скважин: кустовые скважины, горные кустовые площадки, временная геологоразведка, сложная компоновка кустовых площадок

♦ Окружающая среда: сложный рельеф и взрывоопасные зоны, где проводная прокладка затруднена / небезопасна

♦ Отрасль: разведка и добыча нефти и газа

Сопутствующие решения

♦ Решение по беспроводной передаче данных на сложных кустовых площадках

♦ Решение по эффективному мониторингу кустового бурения

♦ Решение для удалённого мониторинга и интеллектуального бурения

♦ Решение по быстрому развёртыванию в горной местности / при временной геологоразведке

Сопутствующие изделия

♦ Наземная система обработки данных MWD (основное сопутствующее оборудование)

♦ 48 мм система MWD

♦ 38 мм-1 система MWD

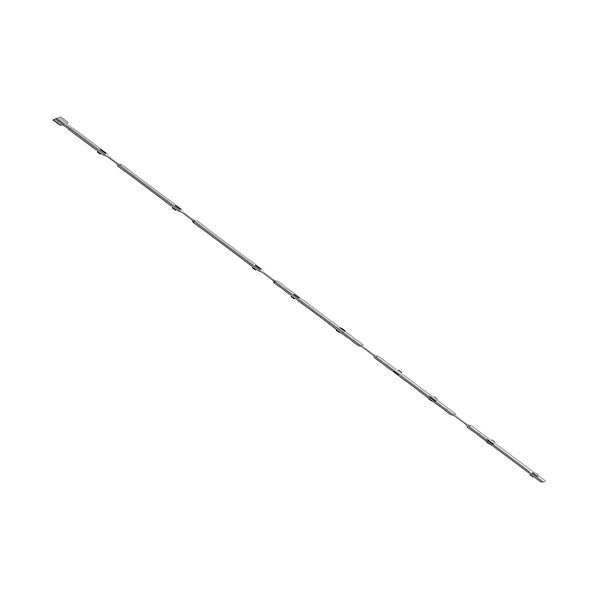

♦ 38 мм-2 система MWD

♦ Высокотемпературная система MWD до 200 °C (Ort-MWD-HT)
