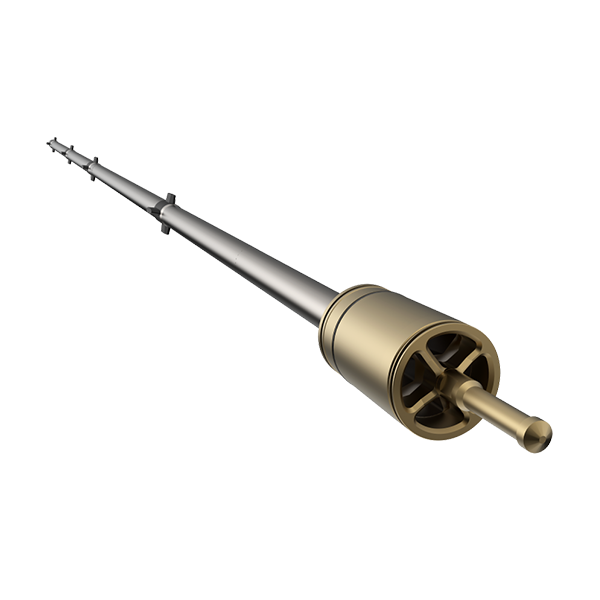

Система MWD 48 мм
Система MWD 48 мм
Система MWD 48 мм

Система MWD 48 мм

Основная платформа технологии измерения в процессе бурения компании Ориент Энерготехнологии, выполненная по модульной конструкции, позволяющая гибко подключать естественный гамма-каротаж, азимутальный гамма-каротаж, Модуль электромагнитного каротажа(зонд резистивиметрии), наддолотный модуль (НДМ), гироскопический инклинометр в процессе бурения и роторную управляемую систему, реализуя принцип «одна система — множество подключаемых модулей».

Описание

Описание продукта

Основная платформа технологии измерения в процессе бурения компании Ориент Энерготехнологии, выполненная по модульной конструкции, позволяющая гибко подключать естественный гамма-каротаж, азимутальный гамма-каротаж, Модуль электромагнитного каротажа(зонд резистивиметрии), наддолотный модуль (НДМ), гироскопический инклинометр в процессе бурения и роторную управляемую систему, реализуя принцип «одна система — множество подключаемых модулей». Стандартный наружный диаметр 48 мм, максимальная рабочая температура 175℃ (опционально 200℃), устойчивость к давлению 140МПа / 20000фунт/кв. дюйм, оптимизированная конструкция и технология материалов обеспечивают высокую стойкость к эрозии, длительный срок службы, возможность работы с большим расходом, высокую устойчивость к засорению, подходит для глубоких скважин, сверхглубоких скважин и скважин с высокими температурами и давлением, является стандартной конфигурацией для всех типов наклонно-направленных, горизонтальных и скважин с большим отходом от вертикали.

Основные преимущества

1.Модульная конструкция платформы — возможность подключения всех приборов LWD, гироскопического инклинометра в процессе бурения, наддолотного модуля (НДМ) и роторных управляемых систем, реализация высокой степени интеграции и гибкой конфигурации

2.Адаптация к высоким температурам и давлению — максимальная рабочая температура 175℃ (опционально 200℃), устойчивость к давлению 140МПа / 20000фунт/кв. дюйм, 175МПа / 25000фунт/кв. дюйм (опционально), уверенное решение задач в глубоких и сверхглубоких скважинах

3.Высокоточные измерения ориентации — точность по зенитному углу ±0.1°, точность по азимуту ±1.0°, точность по углу положения отклонителя ±1.0°

4.Высокая устойчивость к вибрации и ударам — устойчивость к вибрации 20g среднеквадратичная (случайная) / 30g (синусоидальная), устойчивость к ударам 1000g/0.5мс

5.Сверхдлительная автономная работа — ресурс батареи 300–700 часов, что обеспечивает потребности в непрерывной работе в течение одного долбления

6.Построение изображений гамма-каротажа в реальном времени — передача 1 кривой естественного гамма-каротажа, 2 или 4 кривых азимутального гамма-каротажа (наддолотного/удаленного азимутальный гамма-каротаж), поддержка построения изображений гамма-каротажа в реальном времени

Основные технические характеристики

Модель Сценарий применения Наружный диаметр Максимальная температура Устойчивость к давлению Скорость передачи данных
48 мм стандартная Стандартные стволы скважин 48 мм 150℃ / 175℃ (опционально 200℃) 140МПа / 20000фунт/кв. дюйм 175МПа / 25000фунт/кв. дюйм (опционально) 0.5~2бит/с

Параметры инклинометрического модуля

Параметр Спецификация
Диапазон измерения / точность зенитного угла 0~180° / ±0.1°
Диапазон измерения / точность азимута 0~360° / ±1.0°
Диапазон измерения / точность угла положения отклонителя 0~360° / ±1.0°
Точность полного магнитного поля ±300нТл (70000нТл)
Точность магнитного наклонения ±0.3° (0~90°)
Диапазон измерения / точность температуры 0~200℃ / ±1℃
Диапазон измерения / точность естественного гамма-каротажа 0~500API / ±2%
Вертикальное разрешение естественного гамма-каротажа 150 мм
Чувствительность естественного гамма-каротажа 2имп/с/API

Рабочие параметры

Параметр Спецификация
Максимальная рабочая температура 150℃ / 175℃ (опционально 200℃)
Максимальное рабочее давление 140МПа / 20000фунт/кв. дюйм, 175МПа / 25000фунт/кв. дюйм (опционально)
Виброустойчивость 20g среднеквадратичная 5Гц~300Гц (случайная); 30g 5Гц~300Гц (синусоидальная)
Удароустойчивость 1000g/0.5мс
Время работы от батареи 300~500ч
Способ передачи беспроводная передача, телеметрия с положительным импульсом гидравлического канала связи
Скорость передачи данных 0.5~2бит/с
Совместимые типы бурового раствора на водной основе, на нефтяной основе
Плотность бурового раствора <2.3г/см³
Совместимость с кольматирующими материалами 3~5 мм / концентрация 6%
Совместимые типы пульсаторов Плунжерный пульсатор верхнего монтажа

Роторный Пульсатор с верхней подвеской

Штоковый пульсатор нижнего расположения

Кривые и изображения гамма-каротажа передача 1 кривой естественного гамма-каротажа, 2 или 4 кривых азимутального гамма-каротажа (наддолотного/удаленного азимутальный гамма-каротаж), построение изображений гамма-каротажа в реальном времени

Совместимые системы/модули

♦ Удаленный азимутальный гамма-каротаж / естественный гамма-каротаж

♦ Наддолотный азимутальный гамма-каротаж / наддолотный резистивиметр

♦ Модуль электромагнитного каротажа(зонд резистивиметрии) (127 мм, 172 мм, 203 мм, исполнение для скважин малого диаметра95 мм)

♦ Модуль азимутального каротажа сопротивлений(127 мм, 172 мм, 203 мм)

♦ Роторно-управляемая система (RSS) (WellLoong RSS)

♦ Дистанционно регулируемый стабилизатор(AGS)

♦ Пульсатор с верхней подвеской поршневого типа / пульсатор с верхней подвеской роторного типа / пульсатор с нижней посадкой в замковый карман

♦ Стандартная наземная система MWD (интерфейс связи RS485)

Области применения

♦ Тип скважин: наклонно-направленные, горизонтальные, с большим отходом от вертикали, глубокие, сверхглубокие

♦ Условия: скважины с высокими температурами и давлением, стандартные стволы скважин

♦ Отрасль: разведка и добыча нефти и газа

Сопутствующие решения

♦ Решение для измерения в процессе бурения в стандартных наклонно-направленных скважинах

♦ Решение для геологического сопровождения горизонтального бурения

♦ Решение для бурения глубоких/сверхглубоких скважин

Сопутствующие изделия

♦ 38 мм-1 система MWD (скважины малого диаметра)

♦ 38 мм-2 система MWD (скважины с коротким радиусом)

♦ Высокотемпературная система MWD до 200 °C (Ort-MWD-HT)

♦ Гироскопический инклинометр в процессе бурения (GMWD)

♦ Пульсатор с верхней подвеской роторного типа / пульсатор с верхней подвеской поршневого типа / пульсатор с нижней посадкой в замковый карман

♦ Модуль электромагнитного каротажа(зонд резистивиметрии) (стандартное исполнение / исполнение для скважин малого диаметра95 мм)
