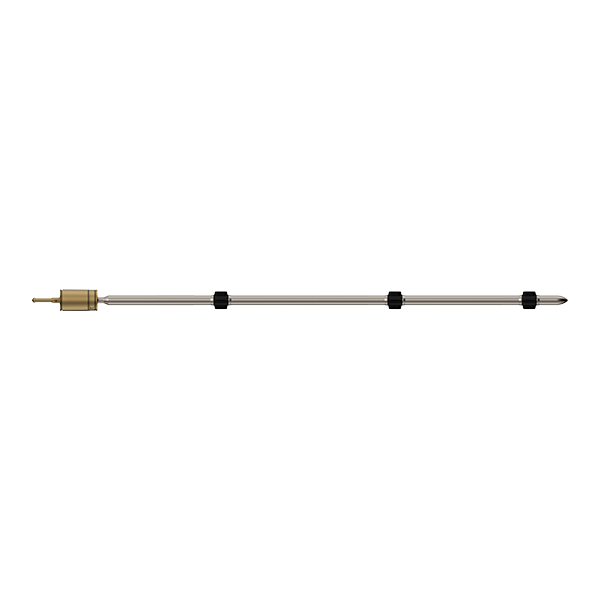

Система измерения в процессе бурения, специально разработанная компанией Ориент Энерготехнологии для экстремально высокотемпературных сред, революционно обеспечивает термостойкость 200 ℃ и устойчивость к давлению 25 000 psi, уверенно справляясь с такими предельными условиями работы, как сверхглубокие скважины, геотермальные скважины, добыча нефти методом внутрипластового горения.
9600 бит/сСистема измерения в процессе бурения, специально разработанная компанией Ориент Энерготехнологии для экстремально высокотемпературных сред, революционно обеспечивает термостойкость 200 ℃ и устойчивость к давлению 25 000 psi. уверенно справляясь с такими предельными условиями работы, как сверхглубокие скважины, геотермальные скважины, добыча нефти методом внутрипластового горения. Электронный модуль и прочный корпус выполнены по цельной конструкции, не подлежат разборке в полевых условиях, что принципиально сокращает количество соединительных звеньев и значительно повышает надёжность системы. Сверхнизкое энергопотребление позволяет одному батарейному блоку непрерывно работать до 600 часов, значительно сокращая частоту спуско-подъёмных операций и снижая затраты на бурение. Интерфейс RS485 (9600 бит/с) обеспечивает бесшовное подключение к стандартной наземной системе MWD.
1.Революционная термостойкость — рабочая температура до 200 ℃, термостойкость основного чипа 210 ℃, точность измерений не снижается при высоких температурах
2.Сверхвысокая устойчивость к давлению — рабочее давление 25 000 psi. адаптация к экстремальным условиям сверхглубоких скважин
3.Сверхнизкое энергопотребление и сверхдлительная автономная работа — ток при измерении всего 50 мА, в режиме ожидания снижается до 2 мА, один батарейный блок обеспечивает 600 часов работы
4.Цельная высоконадёжная конструкция — электронный модуль и прочный корпус выполнены как единое целое, не подлежат разборке в полевых условиях, что принципиально сокращает количество отказов
5.Высокотемпературный пульсатор с защитой от засорения — конструкция роторного типа, бесщёточный двигатель постоянного тока с термостойкостью 200 ℃, лопасти ротора с защитными пазами от засорения и противоэрозионной обработкой
6.Бесшовная совместимость — интерфейс связи RS485 (9600 бит/с), бесшовное подключение к стандартной наземной системе MWD
| Параметр | Спецификация |
| Наружный диаметр прибора | 47,6 мм / 52 мм |
| Максимальная рабочая температура | 200 ℃ |
| Термостойкость чипа инклинометрического модуля | 210 ℃ |
| Максимальное рабочее давление | 25 000 psi |
| Датчики инклинометрического модуля | Акселерометр с термостойкостью 200 ℃, феррозондовый магнитометр |
| Точность зенитного угла | ±0.1° |
| Точность азимута | ±1.0° |
| Точность угла положения отклонителя | ±1.0° |
| Диапазон измерения / точность температуры | 0～200 ℃ / ±1 ℃ |
| Ток инклинометрического модуля | При измерении 50 мА, в режиме ожидания 2 мА |
| Время работы от батареи | 600 ч |
| Тип пульсатора | Роторного типа, бесщёточный двигатель постоянного тока с термостойкостью 200 ℃, противоэрозионная конструкция |
| Интерфейс связи | RS485, 9600 бит/с |
| Цельная конструкция | Электронный модуль и прочный корпус выполнены как единое целое, не подлежат разборке в полевых условиях |
Наземная система MWD (бесшовное подключение по RS485)
♦ Тип скважин: сверхглубокие скважины, скважины с высокими температурами и давлением
♦ Условия: экстремально высокие температуры (≥175 ℃), геотермальные скважины, добыча нефти методом внутрипластового горения
♦ Отрасль: разведка и добыча нефти и газа, освоение геотермальной энергии
♦ Решение для измерения в процессе бурения в сверхглубоких скважинах / скважинах с высокими температурами и давлением
♦ Решение для бурения геотермальных скважин
♦ Решение для бурения при добыче нефти методом внутрипластового горения
